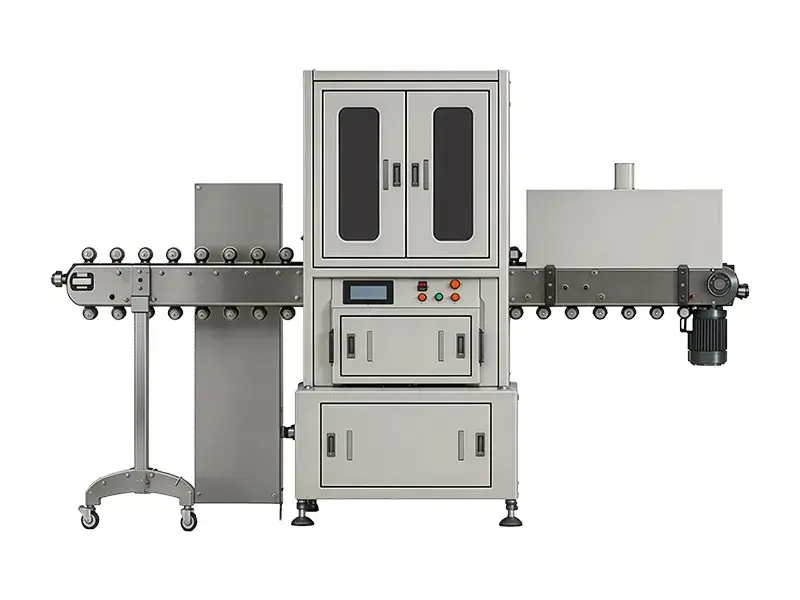

ماكينة شرينك ليبل أوتوماتيك، 4800 قطعة/ساعة
SRL-H80
Horizontal Shrink Sleeve Applicator
تستخدم ماكينة شرنك سليف الأفقية للعبوات الصغيرة وأنابيب مستحضرات التجميل وغيرها من المنتجات الرفيعة التي يصعب نقلها في وضع رأسي. تنقل الماكينة المنتجات على جانبها، ثم تسحب فيلم الشرنك من الرول وتقصه بالطول المطلوب وتركّب شرنك سليف على كل منتج. بعد ذلك، تنتقل المنتجات إلى نفق شرنك حراري أو نفق شرنك بالبخار، حيث ينكمش الفيلم حول العبوة.
- السرعة القصوى: 4,800 قطعة/ساعة
- طول السليف: 20–350 مم
- مواد فيلم الشرنك: PVC، PET، OPS
- هيكل الماكينة: ستانلس ستيل SUS304
التطبيقات

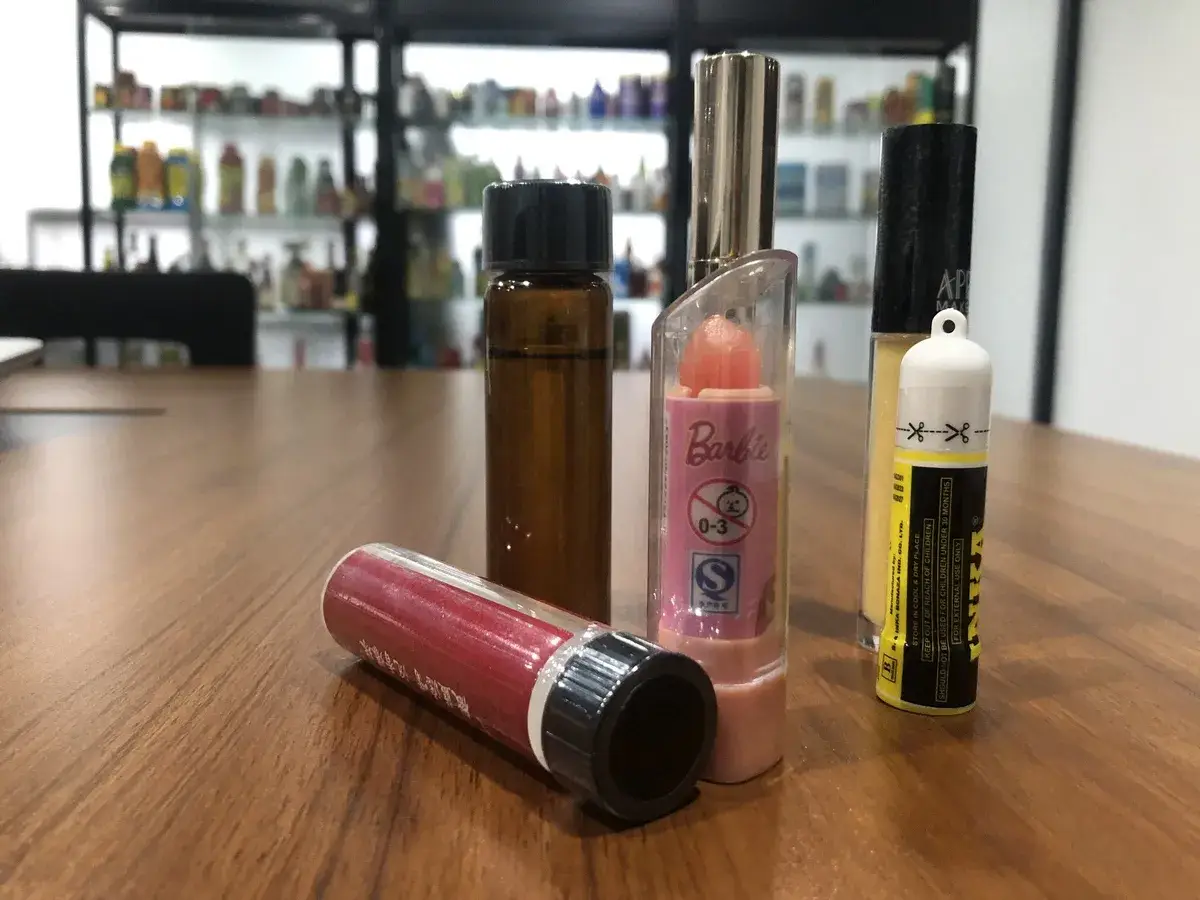

- مستحضرات التجميل والعناية الشخصية
- الصناعات الدوائية والرعاية الصحية
- المنتجات المنزلية
- الأغذية والمشروبات
المواصفات الفنية
| سعة التغذية من اليسار | طول الليبل | 20–350 مم |
| سرعة وضع الليبل | 4800pcs/h | |
| مادة الليبل | PVC / PET / OPS | |
| سُمك الليبل | 0.03–0.13 مم | |
| متطلبات محيط السليف | محيط الليبل ≤ محيط المنتج بمقدار 4 مم | |
| معدل المنتجات المطابقة | 99.9% | |
| استقامة قص الليبل | ±0.1 مم | |
| تشوه انكماش الليبل | ±0.5 مم | |
| أبعاد الماكينة | 4000 × 1600 × 1700 مم | |
| وزن الماكينة | 750 كيلوجرام | |
| مصدر الطاقة | 3 Phase 380V, 50/60Hz (قابل للتخصيص) | |
| إجمالي استهلاك الطاقة | 3kW (باستثناء قدرة نفق الشرنك) | |
أبرز المميزات
- سير ناقل أفقي للمنتجات الصغيرة والضيقة
- ضبط سريع ليناسب أحجام المنتجات وأطوال السليف المختلفة
- شاشة لمس PLC مع إمكانية حفظ إعدادات المنتجات وعرض الأعطال
- نظام فحص بصري اختياري للتحقق من موضع السليف وجودة القص
- متوافقة مع أفلام الشرنك PVC وPET وOPS
- هيكل مصنوع من ستانلس ستيل SUS304
- حواجز أمان وزر إيقاف طارئ
- تشغيل منخفض الضوضاء وتصميم متوافق مع متطلبات GMP
كيفية عمل عملية وضع السليف
- تدخل المنتجات إلى ماكينة وضع ليبل الشرنك في وضع أفقي
- يتم سحب فيلم الشرنك من البكرة وتغذيته عبر نظام القص
- يتم قص الفيلم حسب طول السليف المحدد
- يتم وضع كل سليف على المنتج
- تنتقل المنتجات المزودة بالسليف إلى نفق الشرنك التالي في خط الإنتاج
الخصائص
- تحتوي ماكينات وضع شرنك سليف الأفقية على سيور ناقلة أفقية توفر دعمًا ثابتًا للمنتجات الضيقة والصغيرة القطر التي يصعب نقلها في وضع رأسي.
- يمكن ضبطها بسرعة لتناسب أحجام المنتجات وأطوال السليف المختلفة، مما يقلل وقت الإعداد عند تغيير المنتج.
- يمكن حفظ إعدادات المنتجات واستدعاؤها من خلال شاشة لمس PLC، كما يمكن للمشغل ضبط المعلمات، ومتابعة حالة التشغيل، وتحديد الأعطال، وعرض بيانات الإنتاج.
- يمكن تزويد الماكينة بنظام فحص بصري اختياري لاكتشاف وضع السليف بشكل غير صحيح أو عدم انتظام القص أثناء الإنتاج.
- يمكنها التعامل مع أفلام الشرنك PVC وPET وOPS لتناسب المنتجات ومتطلبات التعبئة المختلفة.
- مصنوعة من ستانلس ستيل SUS304، ومزودة بحواجز أمان وزر إيقاف طارئ، مع تصميم منخفض الضوضاء ومتوافق مع متطلباتGMP .
